大尺寸磁铁或磁性组件三维表磁测量仪/磁通测量仪
发布日期:2021-11-05

——专门用于大尺寸永磁铁磁场分布测试、裂纹/杂质/不均匀性/磁化缺陷分析

Magcam NV永磁测量解决方案供应商



Magcam Company Video(EN)                                 Magcam公司视频介绍(中文版)

3D微霍尔阵列磁场相机测量Bx, By, Bz

大尺寸平滑面永磁铁3D表磁测量仪

多功能复合表磁测量仪(平滑面和回旋面)

永磁转子/磁瓦扫描仪

永磁转子检测器及其应用

高速高分辨微霍尔阵列磁场相机及其应用



Magcam公司是先进磁场测量和分析系统的提供商,专门用于高端永磁体、磁铁组件和永磁体转子的开发、质量控制和流水生产线测试。Magcam的磁场相机和扫描解决方案被行业领导者们用于测试汽车和工业传感器、电动车(EV)电机、电机和发电机制造、医疗和生物科技设备、消费电子产品、高端耳机以及磁体安装生产等更多领域。

Magcam的MiniCube3D三维表磁测量仪能够在12.7mm x 12.7mm平面上高速、高分辨(0.1mm空间分辨率)定量测量磁铁或组件表面Bx, By, Bz的磁场分布图。相机的原理是基于Magcam的二维霍尔阵列传感器技术。

Magcam的Portal Scanner是一个集成了MiniCube1D or MiniCube3D相机的高速3轴自动化扫描测试仪。由于采用了图像拼合算法,同时通过Magscope测量和分析软件,使得扫描仪可以自动地测量大面积的磁体和磁铁组件。

好处:

• 比单一传感器扫描系统快30倍    • 比单一传感器扫描仪更稳定  • 通过上述软件进行高级数据分析

硬件:

•  XY扫描范围:290mm×290mm  •  Z扫描范围250mm:测试最大高度
•  集成磁场相机或MC3D磁场相机  • 绘图速率:120mm2/s(全分辨率)
• 集成校标的定位框架用于磁铁重复精确定位 • 电机类型:所有轴采用同步伺服电机
•  PLC控制器 可选电动旋转轴用于另外的转子检验功能

软件:

• 扫描平台通过上述测量和分析软件自动控制            •  实现自动扫描和图像拼接

•   拼接的大面积图像可以像单个相机获取图像一样进行同样的分析

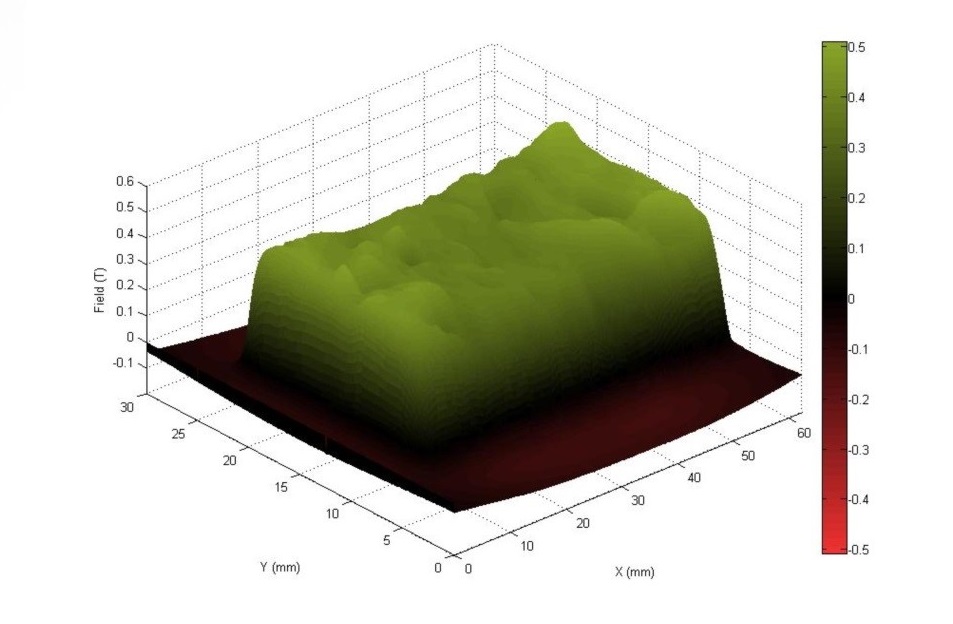

门式扫描仪290mm×290mm×250mm扫描范围.           自动记录和拼接视场为60mm×30mm大磁铁磁场图像

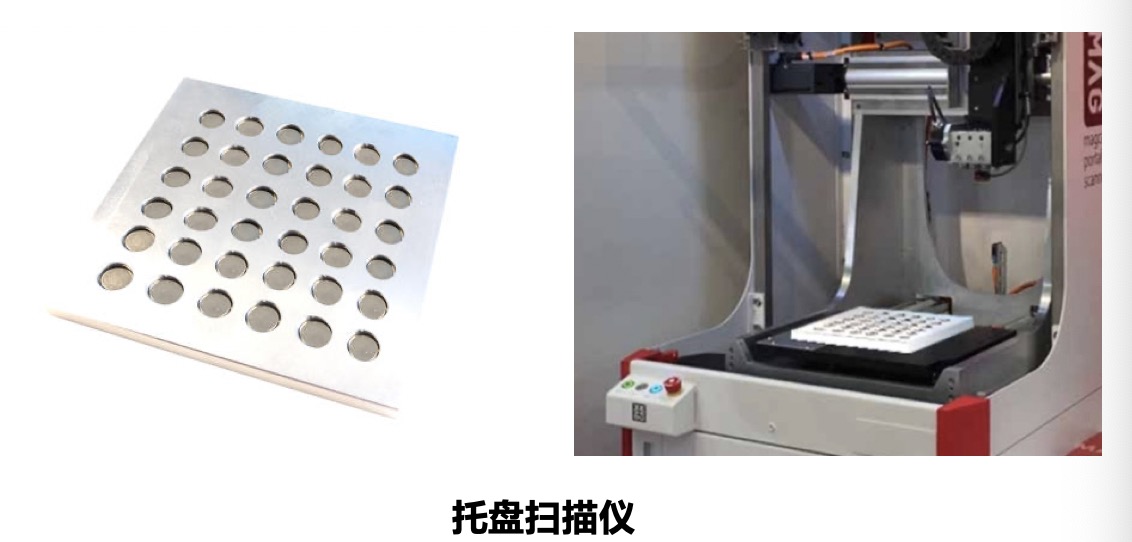

托盘扫描仪(扫描一托盘磁铁):采用半自动非磁性托盘工装,三维表磁测量仪特别适用于中小批量永磁铁测试和筛选。

磁场相机:在单个芯片上集成了16384个二维微观霍尔传感器阵列

3D磁场相机:在每个阵列位置测量全矢量磁场(Bx, By, Bz);  高速转子检测仪:用于永磁转子超快测量

测量和分析软件:用于实时测量和高级数据分析;      磁铁分析软件:用于单轴永磁铁高级分析

微型工作台:用于磁铁精密且可重复定位;                 高速3轴扫描仪:用于大型磁铁超快测量



消费电子应用在2019年占据26%收入份额,在智能手机,笔记本电脑和家用电子设备的投入增加将提高后期产品需求。

因永磁铁的特性,各种产品中采用永磁铁的情况在迅速增加,例如2020年2月, Armstrong Fluid Technology在Design Envelope 6800增压系统新版中采用新型高效率NEMA Motors永磁电机,节省40%成本。在可预见的将来,采用永磁铁替代是大势所趋。

汽车是永磁铁另一个重要市场,由于电动汽车的稳步增长,其应用也会更多。在电动汽车采用钕磁铁永磁电动马达有望提供更好的感应、节能、轻量化并且可以产生更多能量。例如Nissan LEAF采用永磁铁能够节能20%。由于政府倡议及政策和补贴刺激,未来电动汽车需求会越来越大。

能源是接下来几年另一个充满增长机遇的市场。永磁铁的性能优于电磁铁在风力发电中得到了证明,这得益于永磁铁的效率更高、安装成本更低,从而降低了发电部件重量。可以预见,永磁铁在能源行业的应用也是前景广阔。
