三维磁场相机/三维表磁测量仪/磁通测量仪应用概述
发布日期:2021-03-11

 ——专门用于永磁铁磁场分布测试、裂纹/杂质/不均匀性/磁化缺陷分析





Magcam NV永磁测量解决方案供应商





3D微霍尔阵列磁场相机测量Bx, By, Bz

大尺寸平滑面永磁铁3D表磁测量仪

多功能复合表磁测量仪(平滑面和回旋面)

永磁转子/磁瓦扫描仪

永磁转子检测器及其应用

高速高分辨微霍尔阵列磁场相机及其应用



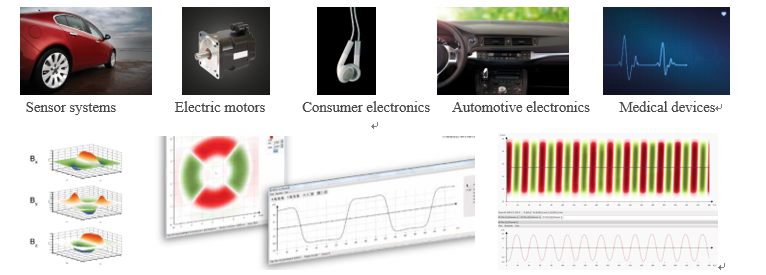

产品及工业应用

磁场相机测量及检验系统非常适合所有涉及高品质磁铁和磁性组件的研发、生产和质量控制的应用领域,包括:

产品:传感器系统、开关和继电器、电动机、执行器及编码器、磁性联轴器、磁性器件、麦克风和扬声器、永磁轴承、测量仪器、研发设备、新磁性材料、束导向系统、扭摆器、振荡器。

工业:自动化、工业、医学、消费电子/器械、磁铁制造、研究实验室和大学。

磁铁和磁性组件完整表征:因许多定量磁铁特性从测量数据获得,使得磁场相机非常适合研发和生产应用

测量特性 多极磁铁 单轴磁铁 磁性组件 测量特性 多极磁铁 单轴磁铁 磁性组件
磁场分布 Y Y Y 磁极长度/角度测量 Y Y Y
磁场均匀性 Y Y Y 磁化矢量值   Y
局部材料缺陷 Y Y Y 磁铁位置(4 DOF) Y Y Y
磁化缺陷 Y Y Y 局部偏移理论磁铁   Y
磁化角偏移 Y Y Y 径向磁场分布 Y Y Y
南北极不对称 Y Y   南/北极识别 Y Y Y



研发应用:

研发中新的可能性:磁场相机系统的快速测量和强大的分析能力开启了研发磁铁应用和磁性组件新的可能性,例如:

Ø  新型和改进传感器开发

Ø  小型电机/发电机研发

Ø  音圈马达研发

Ø  磁铁标准化和认证

Ø  永磁体转子装配的径向场分布改进

Ø  磁性材料研发

一些好处:

Ø  缩短研发周期

Ø  降低研发成本

Ø  更好、更精确、更高质量产品设计

Ø  快速建立先进的磁铁技能

不管你是租用还是购买磁场相机系统,或采用我们的测量及分析服务,磁场相机系统可以帮助您提升生产效率。

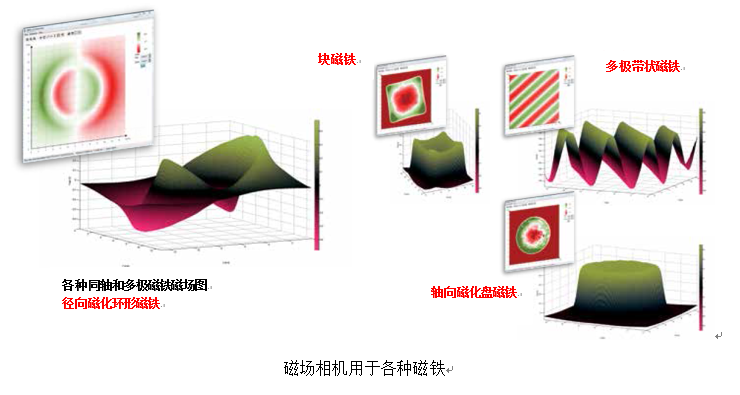

所有类型的磁铁和材料:磁场相机系统适用于所有磁铁、几何形状和磁化方向

材料:烧结磁铁、塑料粘结磁铁;几何形状:块状、圆柱、环形、条形、复杂形状;磁化方向:轴向、直径、径向



生产测试和质量控制

100%磁铁检验现在可能:采用100%磁体检验和磁场相机系统测试及分析平台,能够改善产品质量和减少报废,磁场相机平台提供快速质量检验各种磁铁特征,例如磁化矢量和偏移角、多极特性、均匀性等。





Ø  在自动化磁铁测试线中实时测量

Ø  100%磁铁检验(而非样品检验)

Ø  磁铁分类和分级

Ø  磁铁进/出检验

Ø  磁铁故障诊断和调试

Ø  基于用户定义质量范围,指示“合格/不合格”结果

好处包括:

Ø  快速100%流水测试和质量控制

Ø  更高生产产量

Ø  更严格的公差

Ø  更快诊断磁铁缺陷或故障



具体应用

磁化矢量检验:实时检验小型永磁铁:基于高分辨率、高速磁场相机系统的磁场绘图,进行小型永磁铁磁化的完整表征,适用于:检验小型磁铁用于传感器方面的应用;传感器研发;小型磁铁质量控制

特点和好处:进行定量的磁化矢量和偏移角测量;进行磁化矢量三维表征;基于用户定义质量范围,指示“合格/不合格”结果;进行实时测量;进行小型磁铁优化。

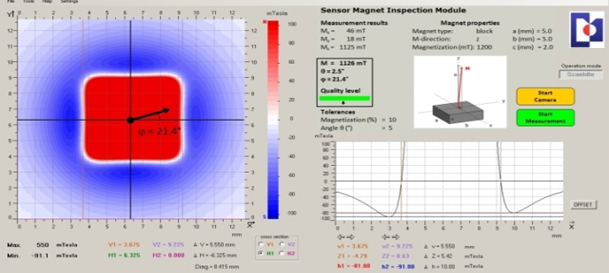

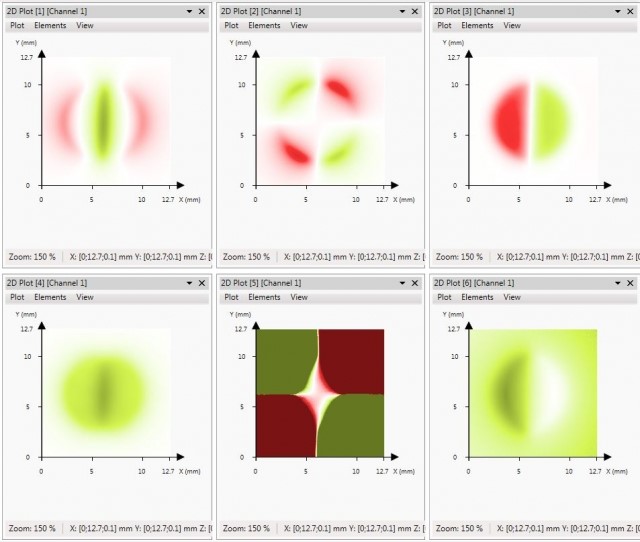

磁化矢量和偏移角在测试及分析软件界面上直接显示,同时显示“合格/不合格”结果



多极磁铁检测

实时测量和分析多极磁铁:快速且定量测试及分析小型多极磁铁和磁性组件的磁场分布,包括:



Ø  定量的高分辨率磁场图像

Ø  关于磁铁的绝对位置定位

Ø  磁极高度均匀性分析

Ø  磁南北不对称性分析

Ø  过零点位置分析,以及绝对距离和角度测量

Ø  基于用户定义质量公差的磁铁质量等级指示

Ø  指示合格/不合格判定结果





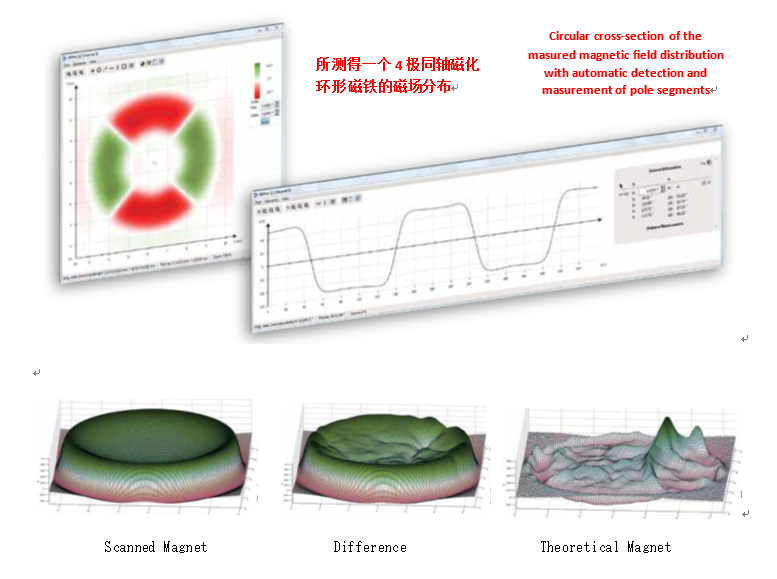

多极磁铁测试及分析

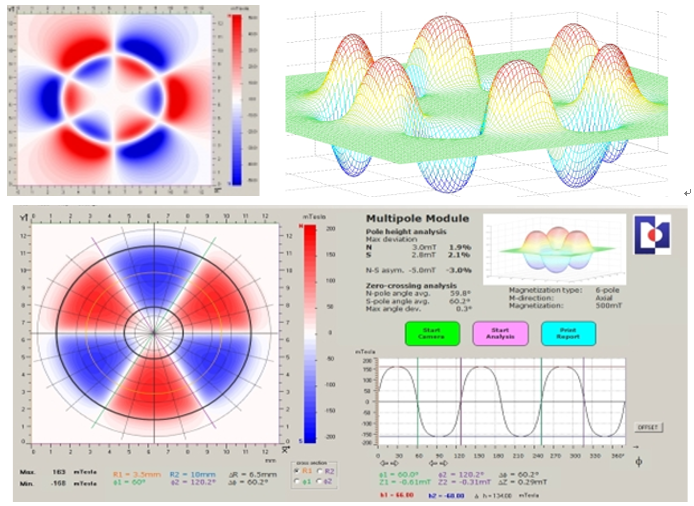

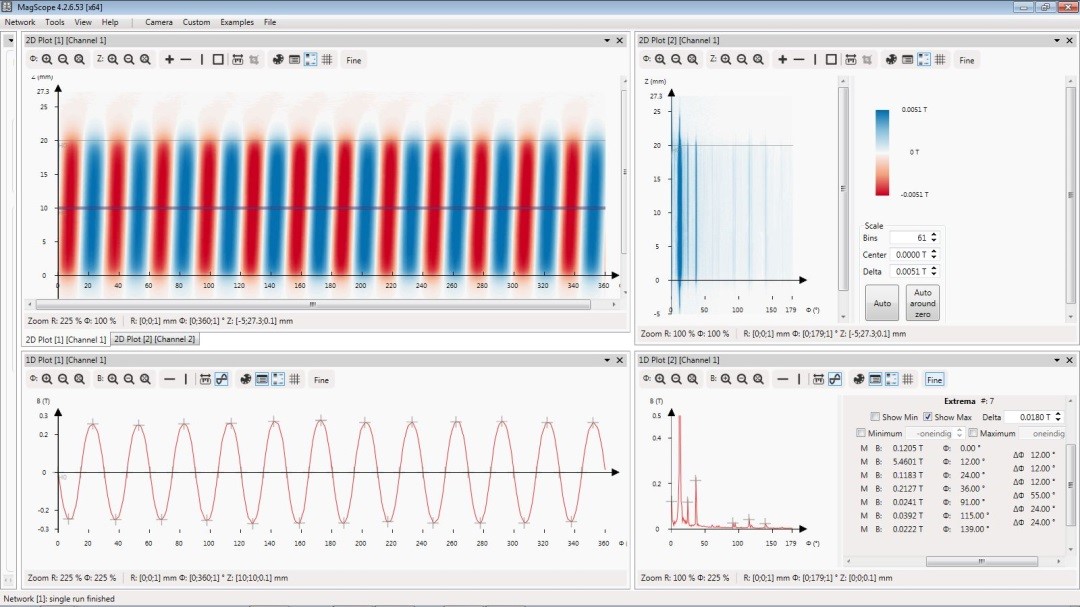

测得一个24极转子(在圆柱坐标系中)磁场图像数据和截面图



磁铁均匀性检验

实时测量和分析高分辨率磁场图像

定量的磁场分布三维图像

定量的横截面图

磁场极大值和极小值及其绝对位置

统计均匀性分析

相对“完美”磁铁偏离

磁铁质量等级指示“合格/不合格”

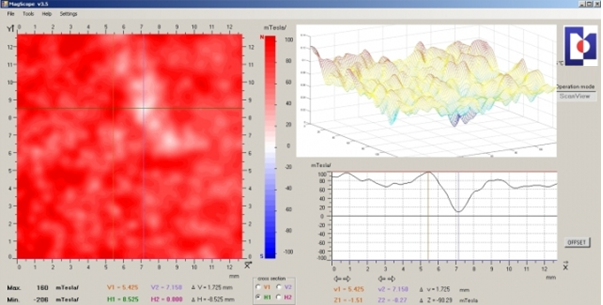

一个HDD音圈磁铁的磁场相机场均匀性图显示场不均匀性高达94%

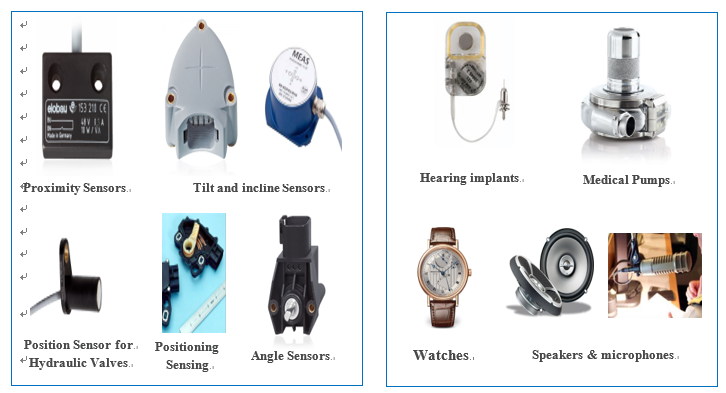

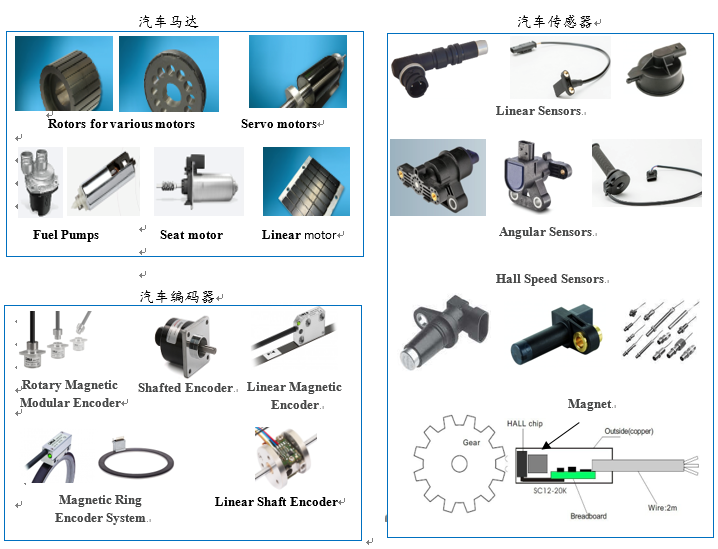

汽车磁铁应用领域

汽车马达/电机磁铁                                                                  汽车传感器磁铁



感器磁铁应用领域               消耗品磁铁应用领域



参考用户



应用领域

 测量B、Bx、By、Bz、Bxy、Byz、Bxz、Br、Bt、Ba、Brt、Bta、Bra、Thp、Tha,发现缺陷(均匀性、磁化缺陷)、找到问题并优化磁铁、制造更好的磁铁。磁化矢量(Mx、My、Mz)以及磁化发散角,局部磁化缺陷或材料缺陷(裂纹、杂质、损伤)、不均匀性,磁铁质量控制(例如,设置磁化发散角公差进行磁铁质量筛选)
