微霍尔阵列磁场相机在永磁材料检测中的应用
发布日期:2021-03-12

微霍尔阵列磁场相机在永磁材料检测中的应用



Magcam NV永磁测量解决方案供应商



3D微霍尔阵列磁场相机测量Bx, By, Bz

大尺寸平滑面永磁铁3D表磁测量仪

多功能复合表磁测量仪(平滑面和回旋面)

永磁转子/磁瓦扫描仪

永磁转子检测器及其应用

高速高分辨微霍尔阵列磁场相机及其应用







Magcam公司是先进磁场测量和分析系统的提供商,专门用于高端永磁体、磁铁组件和永磁体转子的开发、质量控制和流水生产线测试。Magcam的磁场相机和扫描解决方案被行业领导者们用于测试汽车和工业传感器、电动车(EV)电机、电机和发电机制造、医疗和生物科技设备、消费电子产品、高端耳机以及磁体安装生产等更多领域。


Magcam的MiniCube3D三维表磁测量仪能够在12.7mm x 12.7mm平面上高速、高分辨(0.1mm空间分辨率)定量测量磁铁或组件表面Bx, By, Bz的磁场分布图。相机的原理是基于Magcam的二维霍尔阵列传感器技术。

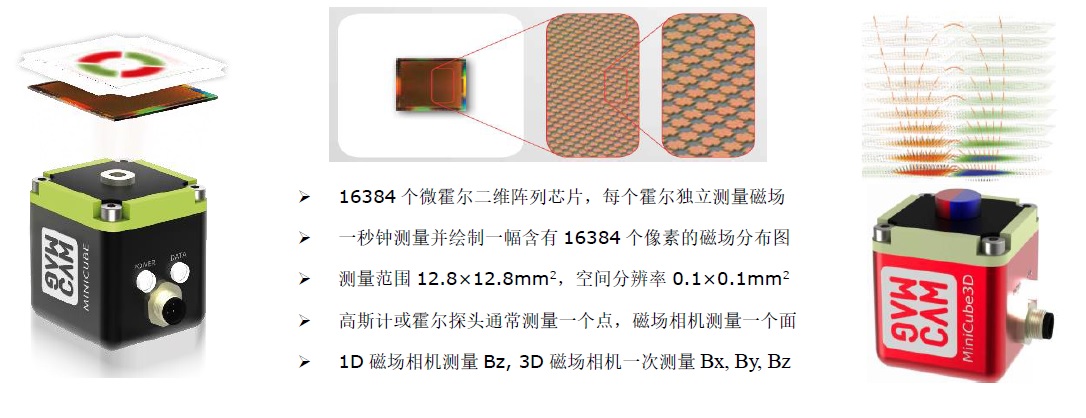

微霍尔阵列磁场相机:采用16384个微霍尔传感器组成的二维阵列芯片作为探测面,每个霍尔独立测量所在位置的磁场,通过专用软件采集并进行数据处理,从而获得一幅含有16384个像素的二维磁场分布图。

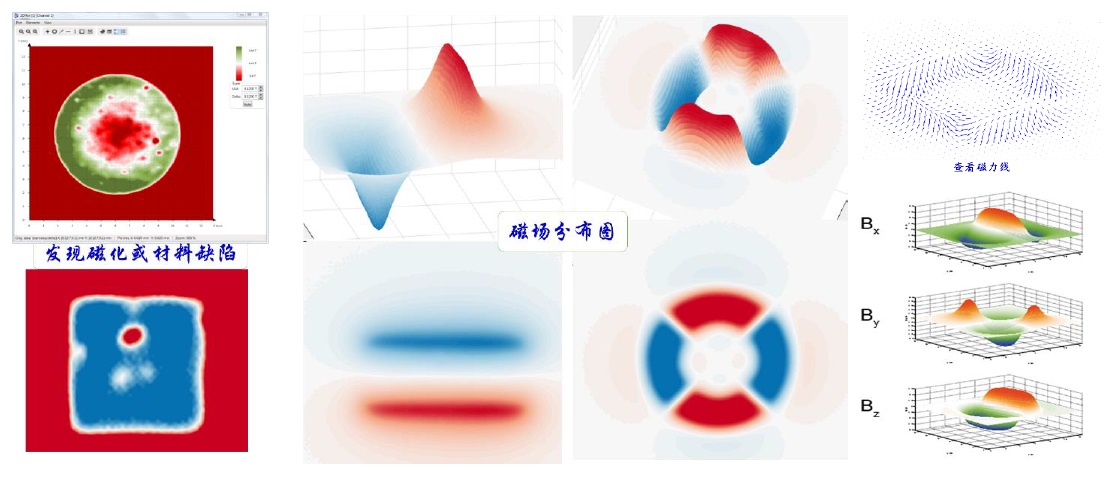

三维磁场相机:测量Bx, By, Bz, 查看磁力线,查看磁场磁化及裂纹等缺陷。

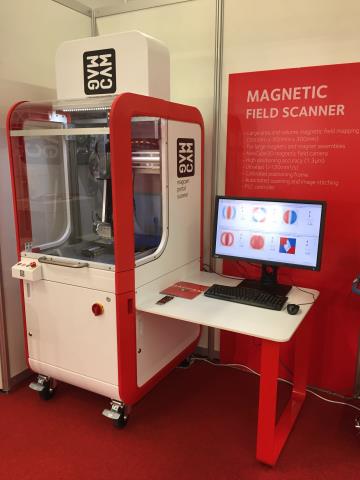

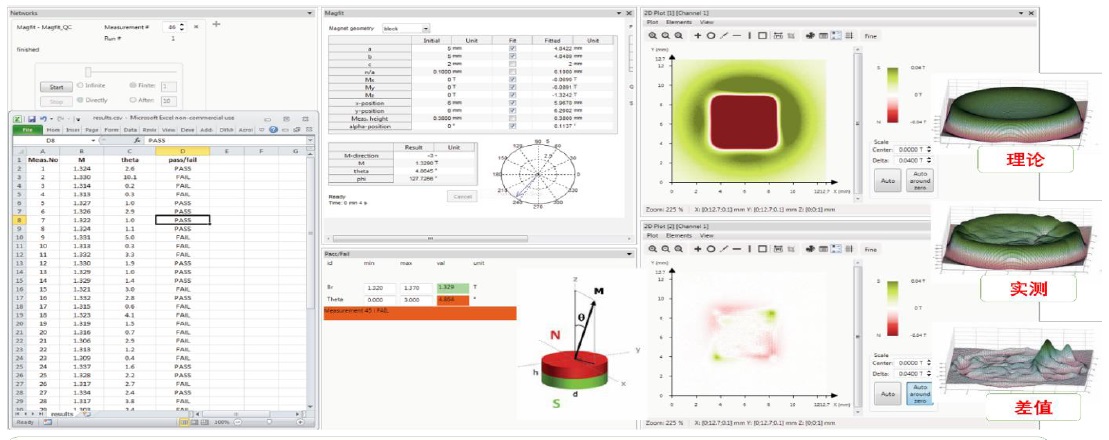

三维表磁测量仪 (Portal Scanner):Magcam的Portal Scanner是一个集成了MiniCube1D or MiniCube3D相机的高速3轴自动化扫描测试仪。由于采用了图像拼合算法,同时通过Magscope测量和分析软件,使得扫描仪可以自动地测量大面积的磁体和磁铁组件。

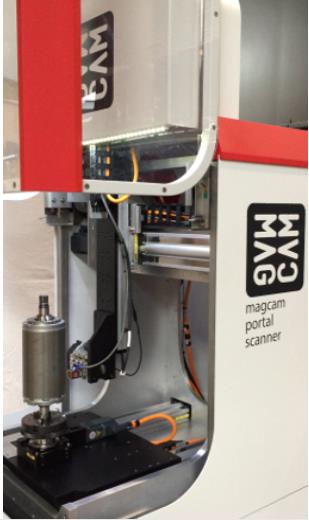

转子检测仪:将磁场相机集成于三轴电动旋转扫描平台,整个永磁转子表面磁场分布可以在数秒内进行高分辨率测量。



多功能复合永磁测量平台

通过组合Portal和转子(Rotor)扫描仪成为一个整体。这个整合后的Combi扫描仪比原先的Portal扫描仪多加入了用于测试永磁体转子和曲面磁体部件的旋转台,可以在测试传统的磁体和转子之间切换。为了切换测试模式到转子扫描模式,旋转台是固定在扫描仪的样品测试台上的,同时Minicube磁场相机要旋转90°,这种扩展免去了多加一个独立的转子扫描仪。





消费电子应用在2019年占据26%收入份额,在智能手机,笔记本电脑和家用电子设备的投入增加将提高后期产品需求。

因永磁铁的特性,各种产品中采用永磁铁的情况在迅速增加,例如2020年2月, Armstrong Fluid Technology在Design Envelope 6800增压系统新版中采用新型高效率NEMA Motors永磁电机,节省40%成本。在可预见的将来,采用永磁铁替代是大势所趋。

汽车是永磁铁另一个重要市场,由于电动汽车的稳步增长,其应用也会更多。在电动汽车采用钕磁铁永磁电动马达有望提供更好的感应、节能、轻量化并且可以产生更多能量。例如Nissan LEAF采用永磁铁能够节能20%。由于政府倡议及政策和补贴刺激,未来电动汽车需求会越来越大。

能源是接下来几年另一个充满增长机遇的市场。永磁铁的性能优于电磁铁在风力发电中得到了证明,这得益于永磁铁的效率更高、安装成本更低,从而降低了发电部件重量。可以预见,永磁铁在能源行业的应用也是前景广阔。
