全自动转子扫描仪/转子表磁测量仪
发布日期:2021-03-12

——专门用于永磁转子表面磁场分布测量及快速傅里叶变换谐波分析

Magcam NV永磁测量解决方案供应商

3D微霍尔阵列磁场相机测量Bx, By, Bz

大尺寸平滑面永磁铁3D表磁测量仪

多功能复合表磁测量仪(平滑面和回旋面)

永磁转子/磁瓦扫描仪

永磁转子检测器及其应用

高速高分辨微霍尔阵列磁场相机及其应用



Magcam公司是先进磁场测量和分析系统的提供商,专门用于高端永磁体、磁铁组件和永磁体转子的开发、质量控制和流水生产线测试。Magcam的磁场相机和扫描解决方案被行业领导者们用于测试汽车和工业传感器、电动车(EV)电机、电机和发电机制造、医疗和生物科技设备、消费电子产品、高端耳机以及磁体安装生产等更多领域。

Magcam的MiniCube3D三维表磁测量仪能够在12.7mm x 12.7mm平面上高速、高分辨(0.1mm空间分辨率)定量测量磁铁或组件表面Bx, By, Bz的磁场分布图。相机的原理是基于Magcam的二维霍尔阵列传感器技术。

全自动转子扫描仪是一个与磁场相机整合的三轴电动扫描平台,用于测量永磁铁转子磁场分布。整个转子表面磁场分布可以在数秒内进行高分辨率测量。高速转子检验仪具备径向、轴向和角方向电动特点,通过测量和分析软件全自动控制。

硬件

• 转子直径范围: 0 - 500mm;      • 轴向测量范围:0 - 250mm (可升级到450mm)

• 扫描速度:可实现2秒钟12.7mm的轴向长度(轴向分辨率0.1mm,角分辨率1°)

• 集成磁场相机                               • 电机类型:所有轴采用同步伺服电机

• 自动碰撞探测                               • PLC控制器

软件:

• 扫描平台通过测量和分析软件进行自动控制     • 实现自动扫描和图像拼接

• 拼接的大面积图像可以像单个相机获取图像一样进行同样的分析

数据处理:

• 自动过零探测、自动极点计数、            • 自动磁极尺寸测量、磁极高度均匀性、

• 南北极对称、局部磁化/材料缺陷           • 傅立叶谐波分析

全自动转子扫描仪

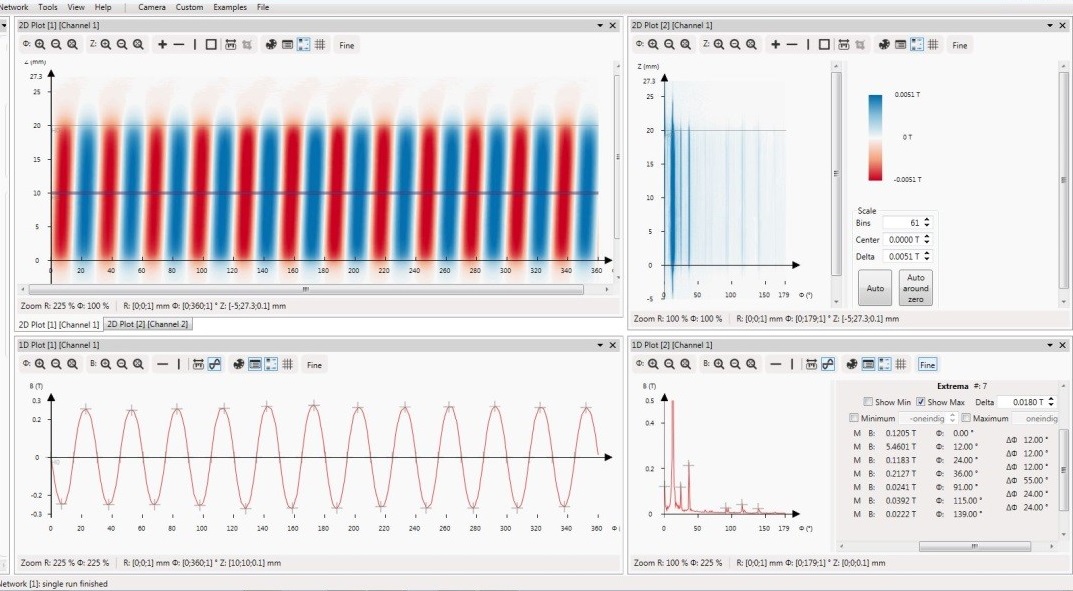

测得的一个24极转子(在圆柱坐标系中)磁场图像数据



功能:输出1D图像、2D图像、数据分析、曲线及数据刷新、曲线及图像缩放、谐波分析、曲线及数据存储、快速检测、系统校准、标准值设定、批量化测试、自动储存数据;计算最大极值、最小极值、平均极值、最大角度、最小角度、平均角度、极值点所在角度、每极所占角度、磁极数、偏差百分比、谐波差值等。



磁场相机:在单个芯片上集成16384个微观霍尔传感器二维阵列;磁铁分析软件:用于单轴永磁铁高级分析

3D磁场相机:在每个阵列位置测量全矢量磁场(Bx, By, Bz);测量和分析软件:用于实时测量和数据分析

微工作台:磁铁精密可重复定位;高速3轴扫描仪:大型磁铁超快测量;高速转子检验仪:永磁转子超快测量



对所有磁性材料、几何形状和磁化方向均适用:

应用:R&D、开发新的传感器和磁铁、磁铁认证、检测组合永磁体转子径向磁场分布

生产和质量控制:全自动磁铁流水测试、100%磁铁检测、磁铁分类、出厂/进厂磁铁检测、磁铁故障诊断



Magcam正在开发通过转子测量可预测齿槽转矩:

测量高分辨率永磁转子空气中表面磁场分布           输入定子几何形状参数

计算齿槽转矩曲线                                                 获得定量谐波比

预测齿槽转矩质量                                                  筛选出不满足要求的转子

不合格的永磁转子可以在与定子组装前筛选出来,节省时间和成本,提高永磁马达产量



消费电子应用在2019年占据26%收入份额,在智能手机,笔记本电脑和家用电子设备的投入增加将提高后期产品需求。

因永磁铁的特性,各种产品中采用永磁铁的情况在迅速增加,例如2020年2月, Armstrong Fluid Technology在Design Envelope 6800增压系统新版中采用新型高效率NEMA Motors永磁电机,节省40%成本。在可预见的将来,采用永磁铁替代是大势所趋。

汽车是永磁铁另一个重要市场,由于电动汽车的稳步增长,其应用也会更多。在电动汽车采用钕磁铁永磁电动马达有望提供更好的感应、节能、轻量化并且可以产生更多能量。例如Nissan LEAF采用永磁铁能够节能20%。由于政府倡议及政策和补贴刺激,未来电动汽车需求会越来越大。

能源是接下来几年另一个充满增长机遇的市场。永磁铁的性能优于电磁铁在风力发电中得到了证明,这得益于永磁铁的效率更高、安装成本更低,从而降低了发电部件重量。可以预见,永磁铁在能源行业的应用也是前景广阔。



永磁铁在汽车中的 应用


加速电机、机油泵电机、储油箱电机、加速压力控制电机、车架高度调整电机、制动装置电机、执行器电机、倾斜控制电机、悬架控制电机、驱动电机、里程表步进电机、侧雨刮电机、后视镜角度控制电机、后视镜上下控制电机、压缩机电机、安全带电机、头枕位置调整电机、座椅后倾电机、座椅扶手调整电机、电动窗帘电机、窗帘直线电机、起动电机、起动辅助电机、空气净化器电机、(后置)空调器电机、空调暖风器电机、室温传感器电机、自动空调调节器电机、真空泵电机、时钟电机、音响装置电机、电子计价器电机、电子反光镜电机、车高调整泵电机、自动速度调整泵电机、散热器冷却电机、电容器冷却电机、扼流控制器电机、扰流控制器电机、座椅调节器电机、气泵电机、顶板调节电机、自动天线电机、可变减震器电机、自动门锁电机、油泵电机、电动窗电机、后雨刮器电机、后窗冲洗器电机、前雨刮器电机、前窗冲洗器电机、前灯清扫器电机、前灯冲洗器电机、可伸缩车前灯电机、遮阳蓬顶电动机、磁带机电动机、去雾器电动机、后车门电动机、燃料泵电动机、车窗电动机、副散热器电机、冷凝器风扇电机、发动机冷却电机、电子燃油喷射步进电机、电子喷油泵电机、磁通测量仪、表磁测量仪、霍尔传感器
